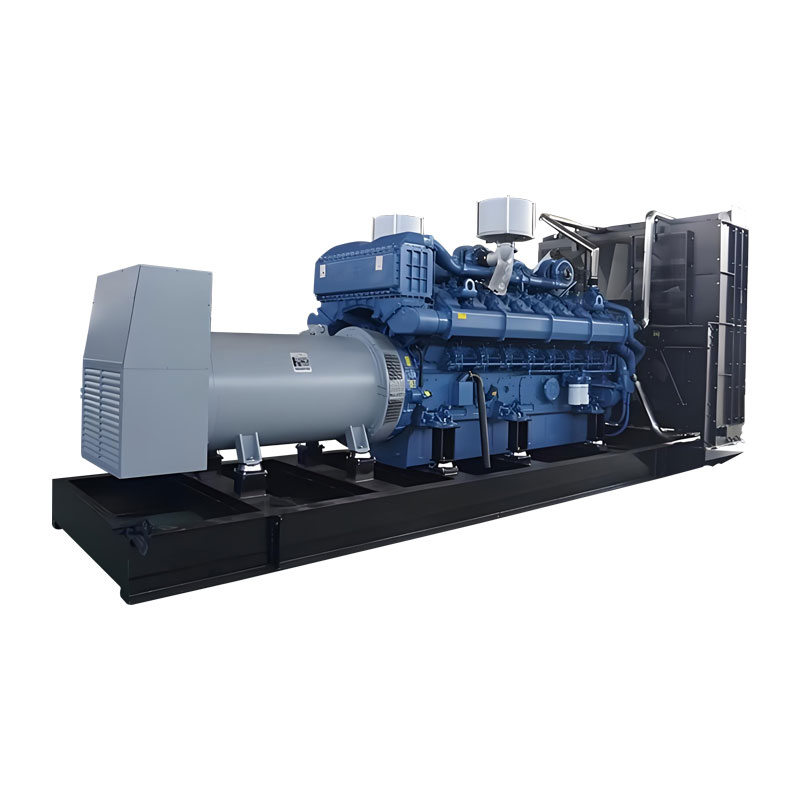

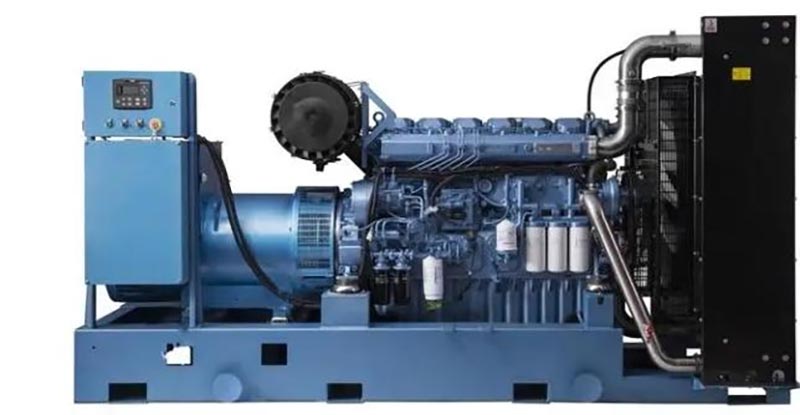

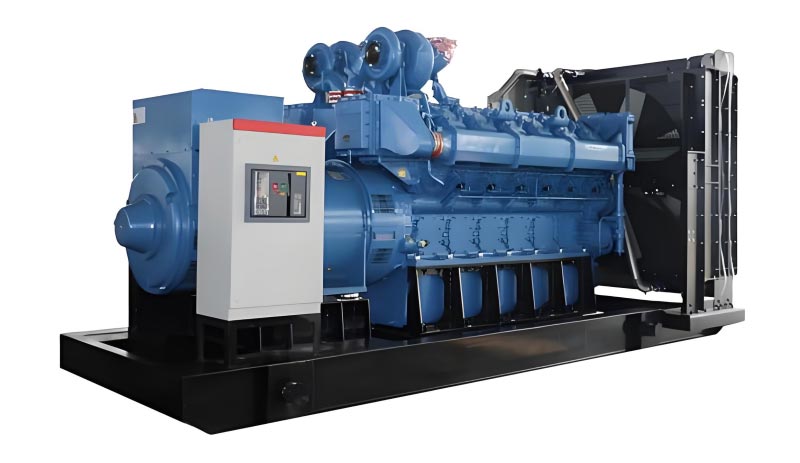

ہائی پاور ڈیزل جنریٹر سیٹ

کیچنگ کے ذریعہ چین میں تیار کردہ اعلی پاور ڈیزل جنریٹر سیٹ بھاری بوجھ کے آغاز اور مسلسل کی ضروریات کو پورا کرسکتا ہے آپریشن یہ ملٹی مشین متوازی کی حمایت کرنے کے لئے خود ترقی یافتہ اعلی وولٹیج ذہین کنٹرولر کو مربوط کرتا ہے کنکشن اور ہائی وولٹیج مانیٹرنگ ، اور آپریشن مستحکم اور قابل اعتماد ہے۔ کا حفاظتی ڈھانچہ سامان مضبوط ہے اور ماحولیاتی مختلف حالات کے مطابق ڈھال سکتا ہے۔ پروڈکٹ قومی پر سختی سے عمل پیرا ہے تکنیکی معیار بنیادی اجزاء کو لمبی وارنٹی کی مدت ، اور زیادہ سے زیادہ طاقت فراہم کی جاتی ہے وارنٹی کا وقت اس کو بڑی فیکٹریوں ، بارودی سرنگوں میں مین ، بیک اپ یا چوٹی مونڈنے والی بجلی کی فراہمی کے ساتھ اچھی طرح سے ڈھال لیا جاسکتا ہے۔ بھاری انفراسٹرکچر ، توانائی کے اڈوں اور دیگر مقامات ، خاص طور پر بھاری بوجھ کے اطلاق کے منظرناموں کے لئے موزوں بجلی کی فراہمی کے لئے معیارات اور مستقل تقاضے۔ گھریلو فیکٹری کی حیثیت سے ، کیچنگ فراہم کرنے کے لئے پرعزم ہے اس طرح کے اہم مطالبات کے لئے پیشہ ورانہ بجلی کی فراہمی کے حل۔

کیچینگ 800-3000 کلو واٹ ہائی پاور ڈیزل جنریٹر سیٹ بنیادی سامان ہیں جو مطالبات کے جواب میں تیار کیے گئے ہیں "صنعتی ہیوی ڈیوٹی بجلی کی فراہمی + انرجی سسٹم کی گارنٹی" ، جس میں تین بجلی کی حدود شامل ہیں: 800-1500 کلو واٹ (بڑے) ، 1500-2000KW (سپر بڑے) ، اور 2000-3000kW (ہیوی ڈیوٹی) مندرجہ ذیل:

درخواست کے منظرنامے (اعلی طاقت کے لئے سرشار موافقت)

1. بڑے پیمانے پر صنعتی مینوفیکچرنگ منظرنامے (800-2000kW)

• قابل اطلاق منظرنامے: آٹوموٹو گاڑیوں کے مینوفیکچررز (اسٹیمپنگ پروڈکشن لائنز ، ویلڈنگ روبوٹ گروپس) ، میٹالرجیکل پلانٹس (اسٹیل میکنگ ، اسٹیل رولنگ کے سازوسامان کے لئے دھماکے سے بھٹی کے پرستار) ، کیمیائی صنعتی پارکس (بڑے رد عمل کے برتن ، گردش کرنے والے واٹر پمپ کلسٹرز)

value بنیادی قیمت: درجہ بندی شدہ موجودہ موجودہ (ہیوی ڈیوٹی موٹر آلات کے ساتھ مطابقت پذیر ، اس طرح کے تین گنا سے مقابلہ کر سکتے ہیں چونکہ 2000kW یونٹ 6000 کلو واٹ موٹر شروع کرسکتا ہے) ، یونٹ کو باہر جانے سے روکتا ہے۔ 24 گھنٹے مسلسل سپورٹ کرتا ہے مکمل بوجھ آپریشن (سالانہ آپریشن ٹائم ≥ 8،000 گھنٹے) اس بات کو یقینی بنانے کے لئے کہ پروڈکشن لائن میں خلل نہیں ہے۔ یہ سالانہ توانائی کی بچت کی شرح کے ساتھ ، "ضرورت کے مطابق بوجھ ایڈجسٹمنٹ" حاصل کرنے کے لئے فیکٹری ڈی سی ایس سسٹم کے ساتھ منسلک کیا جاسکتا ہے 8 ٪ سے 12 ٪۔

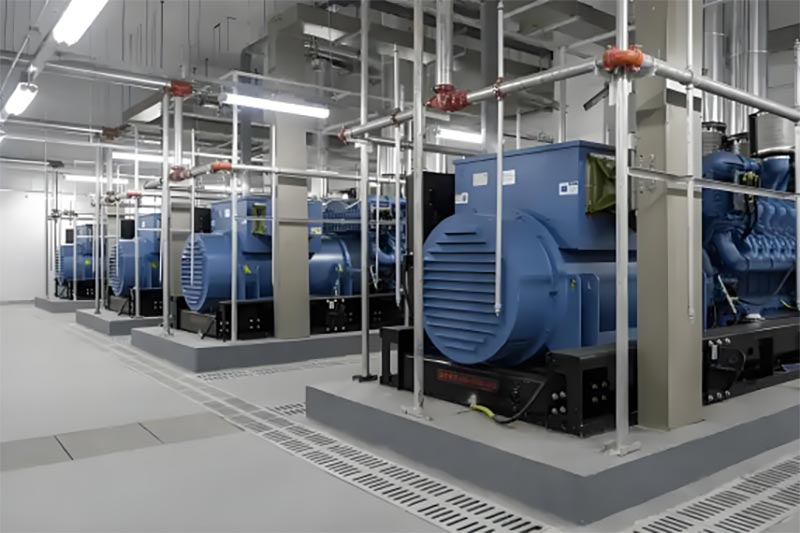

2. سپر بڑے ڈیٹا سینٹر کے منظرنامے (1500-3000 کلو واٹ)

• قابل اطلاق منظرنامے: سرحد پار کلاؤڈ کمپیوٹنگ سینٹرز (100،000 + کابینہ سرور کلسٹرز ، 10KV/35KV ہائی وولٹیج بجلی کی تقسیم) ، مالیاتی ڈیٹا سینٹرز (بنیادی تجارتی نظام کے لئے بیک اپ بجلی کی فراہمی ، صفر مداخلت کی ضروریات)

value بنیادی قیمت: ہائی وولٹیج ماڈل (10KV/35KV) براہ راست ہائی وولٹیج پاور ڈسٹری بیوشن سے منسلک ہیں ڈیٹا سینٹر کا نظام ، مرحلہ وار نقصانات کو کم کرنا (کم وولٹیج یونٹوں کے مقابلے میں 5 ٪ -8 ٪ توانائی کی بچت)۔ اعلی طاقت معیار (وولٹیج مسخ کی شرح ≤2 ٪ ، تعدد استحکام ± ± 0.1 ہ ہرٹز) ، صحت سے متعلق سرورز کی حفاظت ؛ متوازی کی حمایت کرتا ہے متعدد یونٹوں کا رابطہ (جیسے تین 1000 کلو واٹ یونٹ ٹینڈم میں کام کر رہے ہیں) ، کی توسیع کی ضروریات کو پورا کرنا ڈیٹا سینٹرز۔ کسی ایک یونٹ کی ناکامی سے بجلی کی مجموعی فراہمی پر اثر نہیں پڑتا ہے۔

3. کان کنی اور وسائل کی ترقی کے منظرنامے (1000-2500KW)

• قابل اطلاق منظرنامے: اوپن پٹ مائنز (کان کنی کے کولہو ، کان کنی کے ٹرکوں کے لئے چارجنگ سسٹم) ، زیر زمین کوئلے کی کانیں . بدبودار بھٹی)

value بنیادی قیمت: دھماکے سے متعلق ماڈل سابق DⅱB T4 معیار کے مطابق ہے اور یہ آتش گیر اور کے لئے موزوں ہے بارودی سرنگوں میں دھماکہ خیز ماحول ؛ انجن "ہیوی آئل/ڈیزل ڈوئل ایندھن سوئچنگ" (اختیاری) اپناتا ہے ، جو کرسکتا ہے ریموٹ بارودی سرنگوں کے لئے ایندھن کی نقل و حمل کی لاگت کو کم کریں۔ جسم اعلی طاقت مینگنیج اسٹیل سے بنا ہے ۔ کمپن ، mt 15،000 گھنٹے کے ایم ٹی بی ایف کے ساتھ۔

4. پورٹ اور بھاری انفراسٹرکچر منظرنامے (800-2000KW)

• قابل اطلاق منظرنامے: بین الاقوامی بندرگاہیں (کنٹینر کوے کرینیں ، گینٹری کرینیں) ، کراس سی برج (پل لائٹنگ ، مانیٹرنگ سسٹم ، ہوا سے مزاحم سازوسامان) ، ریلوے مراکز (ہائی وولٹیج کرشن بجلی کی فراہمی کے لئے بیک اپ تیز رفتار ریلوے اسٹیشن)

• بنیادی قدر: "بار بار اسٹارٹ اسٹاپ + اتار چڑھاؤ والے بوجھ" (جیسے کوئ کرینوں کا وقفے وقفے سے آپریشن) کے خلاف مزاحم ، یونٹ کے ردعمل کی رفتار ≤1 سیکنڈ ، وولٹیج کے اتار چڑھاو سے گریز کرنا ؛ اعلی وولٹیج آؤٹ پٹ (10KV) کے ساتھ مطابقت رکھتا ہے بندرگاہوں کا ہائی وولٹیج تقسیم نیٹ ورک ، ٹرانسفارمرز کی تشکیل کو کم کرتا ہے۔ IP54 تحفظ (IP65 کے لئے کچھ ماڈلز) ، بندرگاہوں میں نمک کے اعلی سپرے اور مرطوب ماحول کے لئے موزوں ، اس میں ڈاؤن ٹائم کے بارے میں کوئی فکر نہیں سال.

5. توانائی کی بنیاد اور چوٹی مونڈنے والے منظرنامے (1500-3000 کلو واٹ)

• قابل اطلاق منظرنامے: فوٹو وولٹک/ونڈ فارمز (وقفے وقفے سے توانائی کے ذخیرہ کرنے کے لئے بیک اپ پاور ذرائع بجلی کی پیداوار کے فرق) ، گیس پاور اسٹیشنوں (گرڈ بوجھ کے اتار چڑھاو کو ہموار کرنے کے لئے چوٹی مونڈنے والے بیک اپ یونٹ) ، دور دراز علاقوں میں آزاد پاور گرڈ (جیسے جزیرے ، پلیٹاؤس ، مین بجلی کی فراہمی) • بنیادی قیمت: چوٹی مونڈنے رسپانس ٹائم ≤10 سیکنڈ ، جو بجلی کے گرڈ کے بوجھ کے فرق کو جلدی سے بھر سکتا ہے (جیسے جب ہوا کی طاقت گرتی ہے تیزی سے) ؛ اونچائی والے ماڈل (5،000 میٹر کی اونچائی پر) کے لئے بجلی کی اصلاح کا عنصر .80.85 ہے ، اور کم درجہ حرارت کے ماڈل (-30 ℃ at) کے لئے اسٹارٹ اپ کامیابی کی شرح ≥99 ٪ ہے۔ پاور گرڈ کے ساتھ تعلق کی حمایت کریں "چوٹی ویلی بجلی کی قیمتوں میں اصلاح" کو حاصل کرنے اور توانائی کے عمل کے اخراجات کو کم کرنے کے لئے نظام بھیجنا۔

مصنوعات کے فوائد (اعلی طاقت بنیادی مسابقت)

تکنیکی پیرامیٹرز (800-3000 کلو واٹ کی مکمل بجلی کی حد)

تکنیکی خصوصیات (اعلی طاقت کا خصوصی ڈیزائن)

1. بڑھا ہوا بجلی کا نظام

• انجن کی اصلاح:

① 800-1500KW: یوچائی YC6C نے "ہائی پریشر کامن ریل (2000 بار) + ٹربو چارجڈ انٹرکولنگ" کو اپنایا ، جو بڑھتا ہے دہن کی کارکردگی 15 ٪ تک اور تیل کی تبدیلی کے چکر کو 1000 گھنٹے تک بڑھا دیتی ہے۔

② 1500-2000KW: کمنس QSK60 میں V-قسم 16 سلنڈر کا ڈھانچہ شامل ہے۔ سلنڈر بلاک ورمکولر سے بنا ہے گریفائٹ کاسٹ آئرن (عام کاسٹ آئرن سے 70 ٪ زیادہ طاقت کے ساتھ) ، بھاری بوجھ کا مقابلہ کرنے کی صلاحیت رکھتا ہے اثرات

③ 2000-3000KW: مین D2876 کے ساتھ علاج کے بعد علاج کے بعد نظام (SCR+DPF) ، یورو V/US TIER 4 حتمی اخراج سے ملاقات کریں معیارات ، اور عالمی ماحولیاتی تحفظ کی ضروریات کو اپنانا۔

• جنریٹر ٹکنالوجی:

The اعلی وولٹیج جنریٹر (6KV/10KV/35KV) درجہ حرارت کی مزاحمت کے ساتھ ، ایپوسی شیشے کے کپڑے کے نلکوں کے ساتھ موصل ہے۔ H (180 ℃) کا درجہ اور ایک شارٹ سرکٹ ≥2 سیکنڈ کا وقت کا مقابلہ کریں۔

imported درآمد شدہ اتیجیت سسٹم (جیسے اسٹینفورڈ ، میراتھن) سے لیس ، وولٹیج اسٹیبلشمنٹ کا وقت .30.3 ہے سیکنڈ ، وولٹیج ریگولیشن کی شرح ± ± 0.5 ٪ ہے ، اور اس میں صدمے کو لوڈ کرنے کے لئے سخت مزاحمت ہے۔

2. ہائی وولٹیج کی تقسیم انضمام ٹکنالوجی

• ہائی وولٹیج سوئچ گیئر: اے بی بی/سیمنز ویکیوم سرکٹ بریکر اور ریلے پروٹیکشن ڈیوائسز کے ساتھ مربوط ۔ سوئچ گیئر کی تنصیبات "اور صارف کے اعلی وولٹیج پاور گرڈ سے براہ راست منسلک ہوسکتے ہیں۔

• گرڈ کنکشن کنٹرول: پی سی سی پوائنٹ سے لیس اسٹیٹ گرڈ/انٹرپرائز مائکروگریڈ کے ساتھ گرڈ کنکشن کی حمایت کرتا ہے (کامن کنکشن پوائنٹ) مانیٹرنگ ڈیوائس ، جی بی/ٹی 19939 کے ساتھ تعمیل کرتا ہے "گرڈ کنکشن کے لئے تکنیکی ضروریات ڈیزل جنریٹرز کا آپریشن "، اور گرڈ کنکشن کے دوران کوئی غیر موجودہ موجودہ نہیں ہے۔

• موصلیت کی نگرانی: اعلی وولٹیج ونڈینگ (m100mΩ) کی موصلیت کے خلاف مزاحمت کی اصل وقت کی نگرانی ، اعلی وولٹیج خرابی حادثات کو روکنے کے لئے ، موصلیت کے گرنے پر خودکار الارم۔

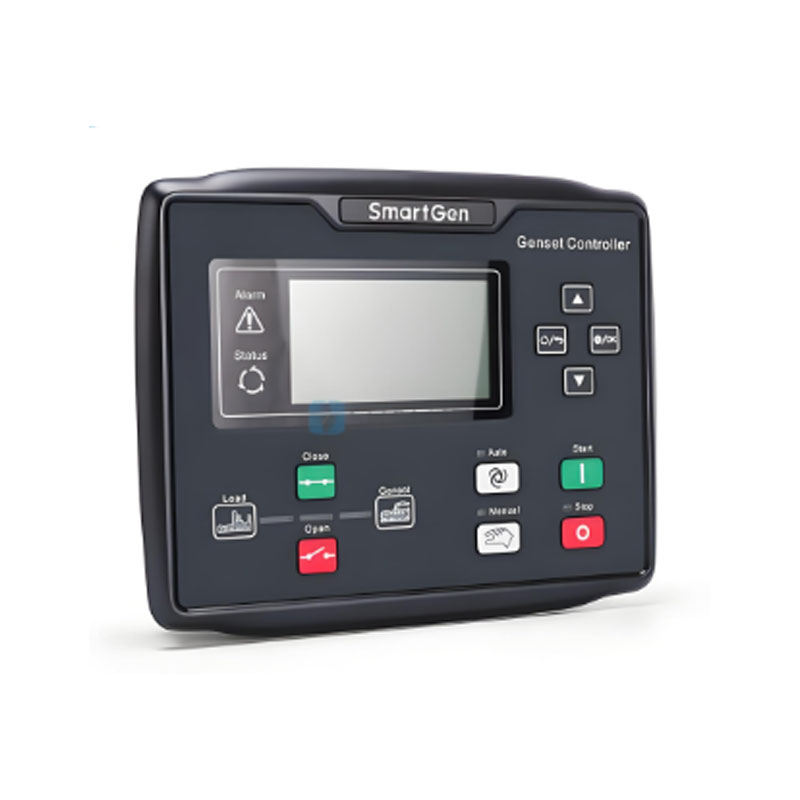

3. ذہین کنٹرول سسٹم (KCPLC-06 ہائی وولٹیج ورژن)

• بنیادی افعال:

para مکمل پیرامیٹر مانیٹرنگ: ہائی وولٹیج/موجودہ ، بجلی کا عنصر ، بجلی کی پیداوار ، انجن کا پانی ڈسپلے کریں درجہ حرارت/تیل کا دباؤ اور دیگر 30 + پیرامیٹرز ، ڈیٹا اسٹوریج کی حمایت کریں (1 سال کا تاریخی ڈیٹا) ؛

② ملٹی مشین متوازی آپریشن: 8 یونٹ متوازی آپریشن کی حمایت کریں ، لوڈ بیلنس انحراف ≤5 ٪ (جیسے 3 1000 کلو واٹ) یونٹ 2800 کلو واٹ ، واحد بوجھ انحراف ≤70kW) کے کل بوجھ) ؛

③ ریموٹ آپریشن اور بحالی: 4G/سیٹلائٹ نیٹ ورکنگ کے ذریعے ، یہ دور دراز کے آغاز اور اسٹاپ ، پیرامیٹر کا احساس کرسکتا ہے موبائل ایپ/پی سی پر چیک اور فالٹ پش ، اور صنعتی ڈی سی ایس/پاور گرڈ ڈسپیچنگ سسٹم کے ساتھ تعاون کی حمایت کریں۔

④ چوٹی مونڈنے کی اصلاح: چوٹی اور ویلی بجلی کے مطابق آؤٹ پٹ پاور کو خود بخود ایڈجسٹ کریں گرڈ کی قیمت (چوٹی کے وقت پر مکمل بوجھ ، وادی وقت میں بوجھ میں کمی) ، سالانہ کے 10 ٪ سے 15 ٪ کی بچت بجلی کا بل۔

4. ہیوی ڈیوٹی تحفظ اور ماحولیاتی مطابقت

• ڈھانچہ تحفظ:

body جسم کے فریم کو 16MN مینگنیج اسٹیل (ٹینسائل طاقت ≥510mpa) کے ساتھ ویلڈیڈ کیا جاتا ہے ، سطح کو زنک + کے ساتھ اسپرے کیا جاتا ہے۔ اینٹیکوروسیو پینٹ (زنگ مزاحمت گریڈ ≥10) ، نمک سپرے ٹیسٹ ≥1000 گھنٹے ؛

prob دھماکے سے متعلق قسم کے تمام برقی اجزاء سابق DⅱB T4 گریڈ ، اور دھماکے سے متعلق سگ ماہی ہیں چنگاری رساو سے بچنے کے لئے کیبل انٹرفیس کے لئے جوڑ کا استعمال کیا جاتا ہے۔

extreme انتہائی ماحول میں موافقت

① اعلی درجہ حرارت کا ماحول (50 ℃): آزاد گرمی کی کھپت کے لئے دوہری کولنگ ٹاورز سے لیس ، یونٹ مکمل بوجھ پر کام کرسکتے ہیں۔

② کم درجہ حرارت کا ماحول (-30 ℃): انجن آئل پریہیٹر ، کولینٹ کا "تین پری ہیٹنگ" سسٹم انسٹال کریں پری ہیٹر اور ایندھن کا ہیٹر ، جس میں start 9999999999 کی اسٹارٹ اپ کامیابی کی شرح ہے۔

③ سطح مرتفع ماحول (5000 میٹر): انٹیک سسٹم کو بہتر بنائیں (بوسٹ پریشر کو 20 ٪ تک بڑھاؤ) ، بجلی کے ساتھ اعلی اونچائی پر بجلی کی توجہ سے بچنے کے لئے .0.85 کا اصلاحی عنصر۔

5. لمبی بیٹری کی زندگی اور آسان دیکھ بھال

• ایندھن کا نظام: 3000-5000L (304 سٹینلیس سٹیل سے بنا) کے بڑے صلاحیت والے ایندھن کے ٹینک سے لیس ، 20-30 گھنٹے کی مکمل بوجھ کی حد۔ لامحدود بیٹری حاصل کرنے کے لئے بیرونی تیل کے ٹینکوں (DN100 فلانج انٹرفیس) کی حمایت کرتا ہے زندگی۔ دوہری ایندھن کے ورژن (ڈیزل/ہیوی آئل) کو تبدیل کیا جاسکتا ہے ، اور بھاری تیل کی قیمت 30 فیصد کم ہے ڈیزل

• بحالی اور اصلاح:

oil تیل کی بڑی گنجائش (800-1500 کلو واٹ کی گنجائش والے ماڈلز کے لئے ، تیل کی گنجائش 200-300L ہے ، اور تیل میں تبدیلی ہے سائیکل 1000 گھنٹے ہے) ؛

le کمزور حصے (فلٹرز ، بیلٹ) معیاری ڈیزائن کو اپناتے ہیں ، بین الاقوامی برانڈز کے ساتھ مطابقت رکھتے ہیں ، اور کین مقامی طور پر خریدا جائے۔

machine مشین باڈی ایک بڑے معائنہ کے دروازے (چوڑائی ≥1.5 میٹر) کے ساتھ مخصوص ہے ، جو اس کے لئے آسان ہے بھاری بحالی کے اوزار کا آپریشن۔ اسی طرح کی مصنوعات کے مقابلے میں معائنہ کا وقت 30 فیصد کم کیا جاتا ہے۔

بجلی کا انتخاب (اعلی طاقت کا عین مطابق ملاپ)

1. انتخاب کرنے کی بنیاد

2. عام منظرناموں کے لئے پاور کی سفارش

استعمال کا طریقہ (اعلی طاقت کے لئے خصوصی آپریشن)

1. پری اسٹارٹ اپ معائنہ (ایک پیشہ ور ٹیم کے ذریعہ کیا گیا ، 60 منٹ کے اندر اندر مکمل ہوا)

2. اسٹارٹ اپ آپریشن (ہائی وولٹیج اور گرڈ سے منسلک ماڈلز میں دستیاب ، دو افراد کے تعاون کے ساتھ)

(1) ہائی وولٹیج غیر گرڈ سے منسلک ماڈل (صنعتی مین اور بیک اپ پاور)

1. پریہیٹنگ اسٹارٹ اپ: کنٹرولر "دستی" وضع میں سوئچ کرتا ہے ، اور "تین پری ہیٹنگ" سسٹم شروع کرتا ہے (کم درجہ حرارت کے ماحول میں 60-120 منٹ کے لئے پہلے سے گرم ، تیل کا درجہ حرارت ≥20 ℃) ​​؛

2. انجن کو شروع کریں: "اسٹارٹ" بٹن (ہائیڈرولک اسٹارٹ) دبائیں ، رفتار کا مشاہدہ کریں (آہستہ آہستہ 1500r/منٹ تک بڑھ جائیں) ، تیل کا دباؤ (≥0.3MPA) ، پانی کا درجہ حرارت (آہستہ آہستہ 70 ℃ تک بڑھتا ہے) ، اور پیرامیٹرز 10 منٹ کے لئے مستحکم ہیں۔

3. ہائی وولٹیج بند ہونا: آپریشن اور بحالی کے اہلکار A اس بات کی تصدیق کرتے ہیں کہ پیرامیٹرز معمول پر ہیں کنٹرولر اختتام ، آپریشن اور بحالی کے اہلکار بی ہائی وولٹیج سوئچ گیئر میں کام کرتے ہیں: بند کریں "منقطع کرنے والا" "" ویکیوم سرکٹ بریکر "کو بند کریں → ہائی وولٹیج وولٹیج وولٹ میٹر (6KV/10KV ± 5 ٪) کا مشاہدہ کریں ؛

4. گریڈڈ لوڈنگ: "20 ٪ → 50 ٪ → 80 ٪ → 100 ٪" گریڈڈ لوڈنگ (10 منٹ فی اسٹیج وقفہ) کے مطابق ، اثر سے بچیں بوجھ

(2) گرڈ سے منسلک ماڈل (توانائی کی چوٹی مونڈنے/ڈیٹا سینٹر)

1. گرڈ سے منسلک تیاری: کنٹرولر "گرڈ سے منسلک" وضع میں سوئچ کرتا ہے ، اور گرڈ سے منسلک سیٹ کرتا ہے پیرامیٹرز (وولٹیج ، تعدد اور مرحلہ گرڈ کے مطابق ہیں) ؛

2. ہم آہنگی کا پتہ لگانا: کنٹرولر خود بخود یونٹ اور گرڈ کی ہم آہنگی کا پتہ لگاتا ہے (وولٹیج) فرق ≤5 ٪ ، تعدد فرق ≤0.1Hz ، مرحلہ فرق ≤5 °) ، اور خود بخود گرڈ کنکشن کو جاری کرتا ہے شرائط کو پورا کرنے کے بعد ہدایت ؛

3. خودکار گرڈ کنکشن: ویکیوم سرکٹ بریکر خود بخود بند ہوجاتا ہے ، یونٹ بجلی سے منسلک ہوتا ہے گرڈ ، اور کنٹرولر خود بخود آؤٹ پٹ پاور کو ایڈجسٹ کرتا ہے (پاور گرڈ کی بوجھ کی طلب کے مطابق)۔

4. آپریشن مانیٹرنگ: گرڈ سے منسلک طاقت اور بجلی کے عنصر کی اصل وقت کی نگرانی (ایک وقفہ برقرار رکھنا 0.8-0.9) حد سے زیادہ اور اوور وولٹیج کو روکنے کے لئے۔

3. آپریشن مانیٹرنگ (24 گھنٹے بلاتعطل ، ڈیوٹی پر سرشار اہلکاروں کے ساتھ)

• اصل وقت کی نگرانی: ہر 30 منٹ میں ریکارڈ کریں: ہائی وولٹیج (6KV/10KV ± 5 ٪) ، موجودہ (≤ ریٹیڈ کرنٹ) ، تعدد (50 ہرٹز ± 0.1 ہ ہرٹز) ، انجن کے پانی کا درجہ حرارت (≤95 ℃) ، تیل کا دباؤ (≥0.2MPA) ، موصلیت کے خلاف مزاحمت (≥100mΩ) ؛

• استثناء ہینڈلنگ:

① اعلی وولٹیج موصلیت میں کمی: فوری طور پر بوجھ کو کم کریں اور مشین کو بند کریں ، اور جنریٹر کا معائنہ کریں سمیٹ (دھول صاف کریں اور موصلیت کی جانچ کریں) ؛

engine انجن کا پانی کا اعلی درجہ حرارت: کولنگ سسٹم میں پیمانے کو صاف کریں اور کولنگ ٹاور کے پرستار کا معائنہ کریں۔

③ گرڈ سے منسلک بجلی کے اتار چڑھاو: پاور گرڈ بھیجنے سے رابطہ کریں ، یونٹ کے آؤٹ پٹ کو ایڈجسٹ کریں ، اور اس سے بچیں گرڈ سے منقطع ؛

• ایمرجنسی شٹ ڈاؤن: "ہائی وولٹیج شارٹ سرکٹ" ، "انجن بھاگنے" ، یا "شدید تیل کی رساو" کی صورت میں ، فوری طور پر "ایمرجنسی شٹ ڈاؤن" بٹن دبائیں (ایندھن کاٹ دیں اور ہائی وولٹیج سرکٹ بریکر کو منقطع کریں)۔

4. شٹ ڈاؤن آپریشن (اعلی وولٹیج حادثات اور جزو کو پہنچنے والے نقصان سے بچنے کے لئے

1. درجہ بندی ان لوڈنگ: نان گرڈ سے منسلک ماڈلز کے لئے: آہستہ آہستہ 20 ٪ بوجھ → ان لوڈ 0 پر کم کریں ؛ گرڈ سے منسلک ماڈل: منقطع کے لئے پاور گرڈ بھیجنے پر درخواست دیں → کنٹرولر خود بخود بوجھ کو 0 پر کم کردیتا ہے → گرڈ سے منسلک سرکٹ بریکر کو منقطع کریں۔

2. ہائی وولٹیج ٹرپنگ: بحالی کے اہلکار بی ہائی وولٹیج سوئچ کابینہ پر کام کرتے ہیں: "خلا کو کھولیں سرکٹ بریکر "" "ڈس کنیکٹر" کھولیں → "گراؤنڈنگ سوئچ" (خارج ہونے والے مادہ) کو بند کریں۔

3. شٹ ڈاؤن اور کولنگ: انجن کا بیکار 15 سے 20 منٹ تک چلائیں (سلنڈر بلاک اور ٹربو چارجر کو ٹھنڈا کرنے کے لئے) ، اور پھر "شٹ ڈاؤن" بٹن دبائیں۔

4. سیفٹی بندش: ایندھن کے والو کو بند کریں (طویل مدتی شٹ ڈاؤن کے لئے) ، کنٹرولر کی بجلی کی فراہمی منقطع کریں ، ہائی پریشر سسٹم میں کسی بھی رساو یا جزو کو پہنچنے والے نقصان کی جانچ کریں ، اور آپریشن ڈیٹا (پاور ریکارڈ کریں جنریشن ، ایندھن کی کھپت ، غلطیاں)۔

حفاظت اور تحفظ (اعلی طاقت اور اعلی وولٹیج کی وضاحتیں)

1. تنصیب کی حفاظت (ہائی وولٹیج اور ہیوی ڈیوٹی کی وضاحتیں)

• سائٹ کا انتخاب اور ترتیب:

ation تنصیب کے علاقے کو کھلی شعلوں (≥15 میٹر) اور آتش گیر اور دھماکہ خیز اشیاء (≥20) سے دور رکھنا چاہئے۔ میٹر)۔ ہائی وولٹیج سوئچ کابینہ اور یونٹ کے درمیان فاصلہ ≥3 میٹر ہونا چاہئے۔ حفاظتی باڑ (.1.2) اونچائی میں میٹر) ترتیب دی جانی چاہئے اور "ہائی وولٹیج خطرہ" نشان لٹکا دیا جانا چاہئے۔

board زمینی بوجھ اٹھانے کی گنجائش یونٹ کے وزن سے 1.5 گنا سے کم نہیں ہونی چاہئے (مثال کے طور پر ، کے لئے 20،000 کلوگرام یونٹ ، یہ 30،000 کلوگرام /㎡ سے کم نہیں ہونا چاہئے)۔ ایک پربلت کنکریٹ فاؤنڈیشن (جس کی موٹائی کم نہیں ہے 500 ملی میٹر سے زیادہ) اپنایا جانا چاہئے ، اور فاؤنڈیشن اور اس کے درمیان موسم بہار میں کمپن الگ تھلگ انسٹال کرنا چاہئے یونٹ (کمپن ٹرانسمیشن کو کم کرنے کے لئے)۔

③ ہائی وولٹیج کیبل بچھانا: کیبل خندقیں (ریت اور اینٹوں کے ساتھ) استعمال کریں یا جستی والے اسٹیل پائپوں سے گزریں (دیوار موٹائی ≥5 ملی میٹر) ، اور کیبل کراس سیکشن سے ملیں (مثال کے طور پر ، 10KV/2000kW ماڈل کے لئے ، ≥120 ملی میٹر کے تانبے کی کیبلز ہیں مطلوبہ) مکینیکل نقصان سے بچنے کے لئے۔

• اعلی وولٹیج سیفٹی

the یونٹ کی گراؤنڈنگ: اونچی وولٹیج کی طرف گراؤنڈنگ مزاحمت ≤10ω ، اور کم وولٹیج پر ہونی چاہئے سائیڈ ، یہ ≤4Ω ہونا چاہئے۔ اسے ایک آزاد گراؤنڈنگ گرڈ سے جوڑنا چاہئے (جس سے meters5 میٹر کے فاصلے پر) دوسرے سامان کی گراؤنڈنگ گرڈ)۔

② موصلیت کا امتحان: تنصیب کے بعد ، اعلی وولٹیج کی موصلیت کے خلاف مزاحمت کو جانچنے کے لئے 2500V میگوہمیٹر کا استعمال کریں سمیٹنے (≥100mΩ)۔ صرف ٹیسٹ پاس کرنے کے بعد ہی بجلی کا اطلاق کیا جاسکتا ہے۔

③ بجلی سے تحفظ: بجلی کی سلاخوں کو انسٹال کریں (تحفظ کا رداس یونٹ کے سائز سے 1.5 گنا) اور بجلی بجلی کے حملوں سے اعلی وولٹیج کے اجزاء کو پہنچنے والے نقصان کو روکنے کے لئے (اعلی وولٹیج کی طرف متوازی) گرفتاری۔

• فائر پروٹیکشن کنفیگریشن:

and انسٹالیشن کا علاقہ 4 8 کلو گرام اے بی سی ڈرائی پاؤڈر آگ بجھانے والے سامان ، 2 کو ₂ آگ بجھانے والے سامان سے لیس ہے (خاص طور پر ہائی پریشر کے سازوسامان کے لئے) ، اور 1 فائر سینڈ پٹ (≥5m³ کے حجم کے ساتھ)۔

fuel ایندھن کا ٹینک آزادانہ طور پر (یونٹ سے کم از کم 15 میٹر دور) قائم کیا گیا ہے ، جو اینٹی سیپج پول سے لیس ہے (ایچ ڈی پی ای اینٹی سیپج جھلی کے ساتھ بچھا ہوا) ، اور مائع سطح کے گیج اور ایمرجنسی شٹ آف والو کے ساتھ لیس ہے۔

fire فائر ایمرجنسی رسپانس پلان تیار کریں اور ہر سہ ماہی میں ایک بار فائر ڈرل کا اہتمام کریں (مکمل شرکت کے ساتھ آپریشن اور بحالی ٹیم کا)۔

2. آپریشنل سیفٹی (ہائی وولٹیج اور ہیوی ڈیوٹی رسک کنٹرول)

• اہلکاروں کی ضروریات:

① اوپریٹرز کو "ہائی وولٹیج الیکٹریشن سرٹیفکیٹ" اور "خصوصی آلات آپریٹر سرٹیفکیٹ" رکھنا چاہئے (ہیوی ڈیوٹی یونٹ) "، اور کیچینگ کے ذریعہ 32 گھنٹوں کی خصوصی تربیت کے بعد تشخیص پاس کریں پوسٹس

② ہائی وولٹیج آپریشن کے لئے دو افراد کے تعاون کی ضرورت ہے (ایک شخص چلتا ہے اور ایک شخص نگرانی کرتا ہے)۔ آپریشن سے پہلے ، "ہائی وولٹیج آپریشن ٹکٹ" کو پُر کریں ، اور اس بات کی تصدیق کے بعد کہ کوئی غلطیاں نہیں ہیں ، آگے بڑھیں۔

جب آپریٹنگ ، اعلی وولٹیج موصلیت والے لباس ، موصل جوتے اور موصل دستانے پہنیں (ایک مقابلہ کے ساتھ ≥10kV کی وولٹیج کی سطح) ، اور موصلیت کے ٹولز کا استعمال کریں (جو وولٹیج ٹیسٹ سے گزر چکے ہیں اور اس کے اندر ہیں درستگی کی مدت)۔

• آپریٹنگ contraindications:

likely بغیر لائسنس والے اہلکار اور جو شراب پیتے ہیں وہ اعلی وولٹیج سسٹم کو چلانے سے منع کرتے ہیں۔

don کنکشن کو بوجھ کے نیچے نہ کھینچیں (آرک جلانے اور سامان کو پہنچنے والے نقصان سے بچنے کے لئے)۔

③ اعلی پریشر کے اجزاء کو جدا کرنے یا اعلی درجہ حرارت والے حصوں (جیسے راستہ جیسے راستہ چھونا) کرنا سختی سے ممنوع ہے جب یونٹ چل رہا ہے تو پائپ کا درجہ حرارت ≥500 ℃)۔

st گرج چمک کے ساتھ تیز وولٹیج کی کارروائیوں پر سختی سے ممانعت ہے۔ اعلی وولٹیج بجلی کی فراہمی ہونی چاہئے منقطع اور خارج ہونے والے مادہ کے لئے گراؤنڈ۔

• ہنگامی جواب:

① ہائی وولٹیج رساو: فوری طور پر "ایمرجنسی اسٹاپ" بٹن دبائیں → موصلیت کے سامان پر ڈالیں → استعمال کریں ہائی وولٹیج سوئچ → زمینی خارج ہونے والے مادہ کو منقطع کرنے کے لئے چھڑی کو موصل کرنا → رساو نقطہ تلاش کریں (جیسے کیبل نقصان ، سمیٹنے کی خرابی)۔

② ایندھن کی رساو: مشین کو بند کریں → ایندھن کے والو کو بند کریں → راستہ کا نظام شروع کریں (دھماکے سے متعلق ماڈل) → تیل جذب کرنے والی روئی اور آگ سے لڑنے والی ریت سے صاف کریں → رساو نقطہ کی جانچ کریں (جیسے فلانج گاسکیٹ ، آئل پائپ ٹوٹنا)۔

③ آگ کا حادثہ: مشین کو بند کرو → ہائی وولٹیج بجلی کی فراہمی منقطع کریں dry خشک پاؤڈر/CO₂ فائر کا استعمال کریں آگ بجھانے کے لئے بجھانے والے → 119 پر کال کریں → لوگوں کو خالی کریں → آس پاس کے آتش گیر مواد کو الگ تھلگ کریں۔

3. حفاظت کی بحالی (اعلی وولٹیج اور ہیوی ڈیوٹی اجزاء کے لئے خصوصی

manacy بحالی سے پہلے کی تیاری:

the یونٹ کی بنیادی بجلی کی فراہمی منقطع کریں (دونوں ہائی وولٹیج اور کم وولٹیج سوئچ کھلے ہیں) ، ایندھن کو بند کریں والو ، اور ایک انتباہی علامت لٹکا دیں جس میں "دیکھ بھال کے تحت ، شروع نہ کریں" پڑھتا ہے۔

high اعلی وولٹیج سسٹم کے ل the ، "گراؤنڈنگ سوئچ" کو بند کریں۔ اس بات کی تصدیق کے بعد کہ ایک کے ساتھ بجلی نہیں ہے وولٹیج کا پتہ لگانے والا ، دیکھ بھال کریں۔

manany بحالی کے ٹولز تیار کریں (رنچوں کو موصل کرنا ، ہائی وولٹیج ٹیسٹنگ کے آلات ، بھاری لفٹنگ کا سامان) ، اسپیئر پرزے (کیچینگ سے اصل ہائی وولٹیج کے اجزاء ، گسکیٹ سگ ماہی) ، اور حفاظتی سازوسامان (دستانے موصل ، چشمیں ، سیفٹی ہیلمٹ)۔

• بحالی آپریشن کی وضاحتیں:

① انجن کی بحالی: انجن کا تیل تبدیل کرتے وقت ، ایک سرشار آئل پمپ استعمال کریں (ہیوی ڈیوٹی ماڈلز میں ایک بڑا تیل ہوتا ہے حجم) ، اور پرانے انجن کا تیل ضائع کرنے کے لئے کسی اہل ادارے کو حوالے کریں۔ والو کلیئرنس کو ایڈجسٹ کرنے کے لئے ، a ٹورک رنچ (اصل فیکٹری اسٹینڈرڈ ٹارک کے مطابق) ضروری ہے۔

② ہائی وولٹیج جنریٹر کی بحالی: سمیٹنے والی دھول کو صاف کریں (0.3MPA پر کمپریسڈ ہوا کا استعمال کرتے ہوئے) ، موصلیت کی جانچ کریں مزاحمت (≥100mΩ) ، اور جوش و خروش کاربن برش (پہنیں ≤1/3) کو تبدیل کریں۔

High ہائی وولٹیج سوئچ کابینہ کی بحالی: ویکیوم سرکٹ توڑنے والوں کے رابطوں کو صاف کریں (ان کو ٹھیک سے ریت کریں سینڈ پیپر اور کنڈکٹو پیسٹ لگائیں) ، اور کیلیبریٹ ریلے پروٹیکشن ڈیوائسز (جیسے اوورکورینٹ سیٹنگ اور ٹرپنگ ٹائم)۔

• پیشہ ورانہ دیکھ بھال

① پیچیدہ دیکھ بھال جیسے انجن کی گہرائی کا معائنہ (سلنڈر پریشر ، انجیکٹر ایٹمائزیشن) ، ہائی وولٹیج جنریٹر موصلیت کی مرمت ، اور گرڈ کنکشن سسٹم انشانکن کیچنگ کے ذریعہ سائٹ پر سائٹ پر عمل کرنا ضروری ہے فروخت کے بعد انجینئرز (ہائی وولٹیج مصدقہ) (سال میں ایک بار ، مفت خدمت)۔

mention اس کے بعد بحالی ، ایک "لوڈ ٹیسٹ" (ریٹیڈ پاور کے 80 ٪ پر لوڈ ہو رہا ہے اور 2 گھنٹے تک چل رہا ہے) کروانا ضروری ہے۔ صرف اس صورت میں جب نگرانی کے پیرامیٹرز عام ہوں اور ہائی وولٹیج موصلیت کا اہل ہو اس میں اس میں ڈال دیا جاسکتا ہے آپریشن

بحالی سائیکل ٹیبل (اعلی طاقت کے لئے)
