500 کلو واٹ جنریٹر سیٹ

کیچنگ کے ذریعہ مقرر کردہ 500 کلو واٹ جنریٹر چین میں بنایا گیا ہے۔ یونٹ کا بنیادی حصہ چونگنگ کمنس انجن اور للی کو اپناتا ہے اعلی وشوسنییتا اور تیز رفتار کو حاصل کرتے ہوئے ، سیلف اسٹارٹنگ کنٹرول سسٹم کے ساتھ مل کر سیمی برش لیس جنریٹر ، جواب بجلی کی فراہمی منقطع ہونے کے بعد 15 سیکنڈ کے اندر خود بخود شروع ہوجاتی ہے اسٹینڈ بائی پاور 500 کلو واٹ تک ہے۔ یہ پروڈکٹ مربوط کنٹینرائزیشن ڈیزائن ، کمپیکٹ ڈھانچہ ، آسان ہے منتقل کریں اور انسٹال کریں ، اور متعلقہ قومی اور بین الاقوامی معیارات کو پورا کریں۔ اس کے دوران ایندھن کی کھپت کم ہے آپریشن اور مستحکم کارکردگی ، خاص طور پر یہ جگہوں کے ل suitable مناسب ہے جو انتہائی اعلی ضروریات کے حامل ہے بجلی کی فراہمی کا تسلسل ، جیسے اسپتال ، ڈیٹا سینٹرز ، صنعتی پارکس ، اور ایونٹ کی اہم معاونت۔

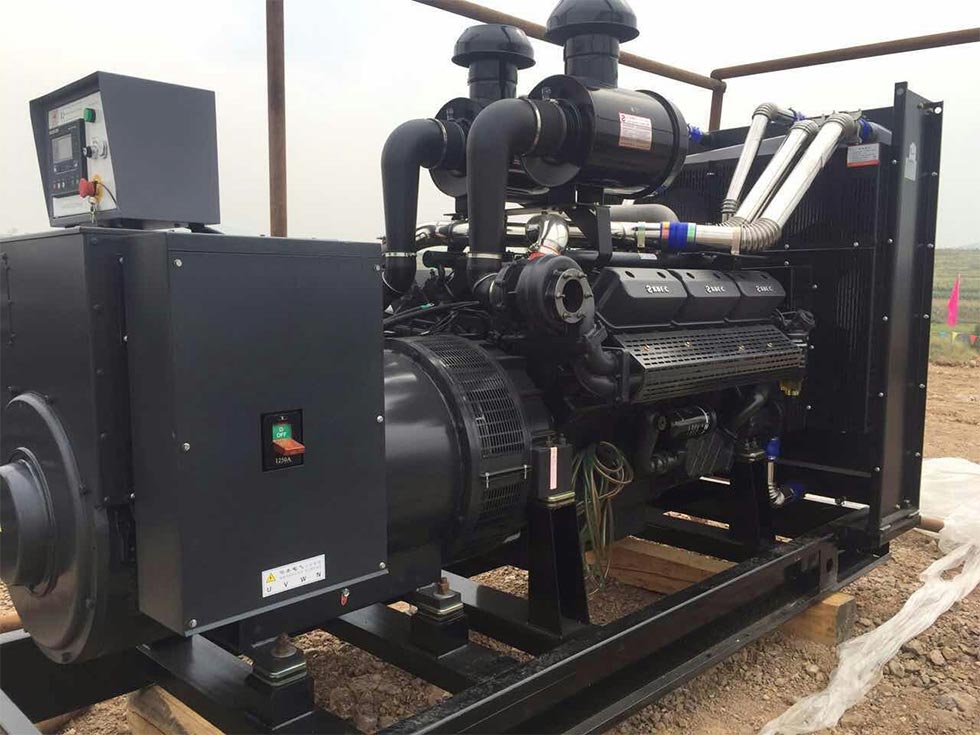

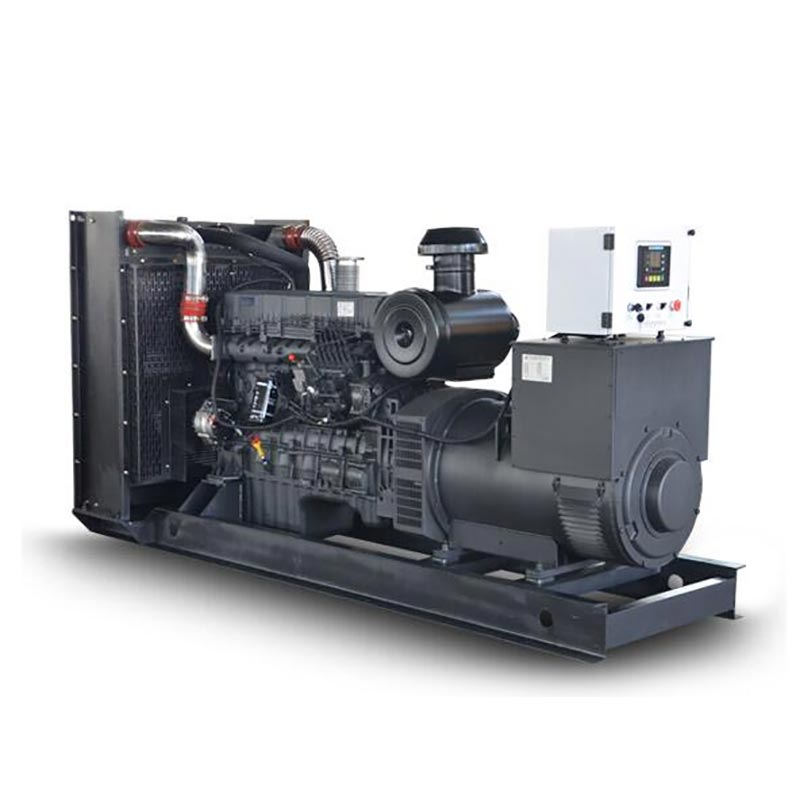

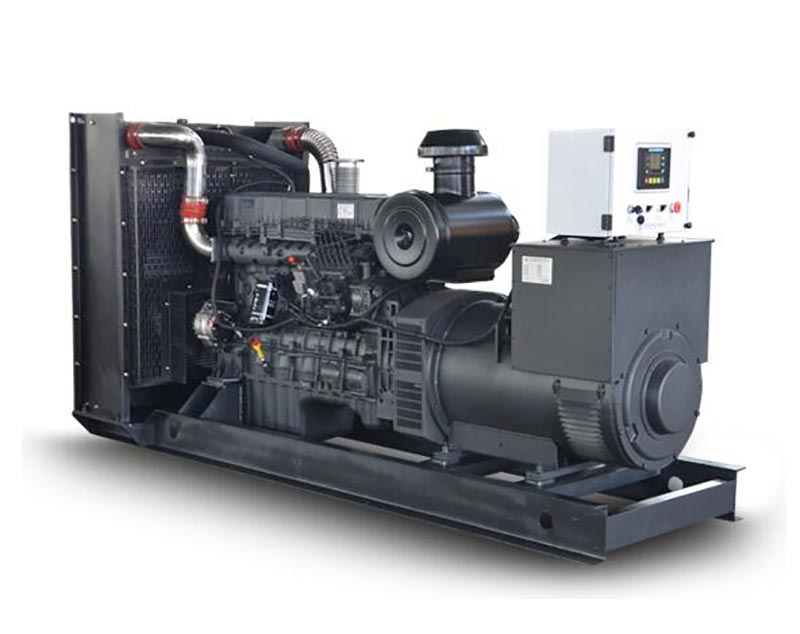

کیچنگ 500 کلو واٹ جنریٹر سیٹ کی ظاہری ڈرائنگ

بنیادی فائدہ

کمنس انجن کی کارکردگی کا تجزیہ

یونٹ کے پاور کور کے طور پر ، چونگ کینگ کمنس KTA19-G8 انجن 6 سلنڈر ان لائن لے آؤٹ ، سلنڈر قطر کو اپناتا ہے × اسٹروک 159 ملی میٹر × 159 ملی میٹر ، نقل مکانی 18.9L ، اور ٹربو چارجنگ انٹرکولنگ کے ذریعے 575 کلو واٹ ریزرو پاور آؤٹ پٹ حاصل کرتا ہے ٹیکنالوجی۔ الیکٹرانک گورنر کے ساتھ مل کر اس کا پی ٹی براہ راست ایندھن انجیکشن سسٹم ایندھن کو کم کرتا ہے 206g/کلو واٹ · H (75 ٪ بوجھ) تک کم استعمال ، جو اسی طرح کے ماڈلز سے 8 ٪ کم ہے۔ کا ڈیزائن اعلی طاقت کا مصر کاسٹ آئرن سلنڈر بلاک اور لازمی جعلی اسٹیل کرینشافٹ اس بات کو یقینی بناتا ہے کہ اہم اوور ہال وقفہ 20،000 گھنٹے سے زیادہ ہے اور درجہ حرارت کی حد کے لئے مناسب ہے -20 ℃ سے 40 ℃ تک۔

لیروئے سومر جنریٹرز کی تکنیکی جھلکیاں

لیلسیما برش لیس جنریٹر (پروٹیکشن کلاس IP23 ، موصلیت کلاس H) AVR خودکار وولٹیج ریگولیشن کو اپناتا ہے نظام ، مستحکم ریاست وولٹیج ایڈجسٹمنٹ کی شرح ≤ 1 ٪ ، عارضی وولٹیج کی بازیابی کا وقت <3 سیکنڈ ، محفوظ کو یقینی بنانے کے لئے حساس بوجھ جیسے طبی سامان اور صحت سے متعلق آلات کا آپریشن۔ جنریٹر a سے لیس ہے پی ایم جی مستقل مقناطیس جوش و خروش کا نظام ، جو مستحکم پیداوار کو برقرار رکھتا ہے یہاں تک کہ جب پاور گرڈ میں اتار چڑھاؤ آتا ہے۔ ٹیلیفون ہارمونک گتانک THF 2 ٪ سے کم ہے ، جو بجلی کے معیار کے لئے سخت ضروریات کو پورا کرتا ہے مواصلات بیس اسٹیشنز ، وغیرہ۔

ذہین خود شروع کرنے والا نظام

500 کلو واٹ ڈیزل جنریٹر سیٹ ایل سی ڈی چینی مائع کرسٹل عددی کنٹرول سسٹم سے لیس ہے ، اے ٹی ایس کی حمایت کرتا ہے دوہری بجلی کی فراہمی میں سوئچنگ ، ​​اور انڈر وولٹیج کا پتہ لگانے (جوابی وقت <0.5 سیکنڈ) ، تین بار کی خصوصیات شروعات کی دوبارہ کوشش کریں منطق اور غلطیوں کی خود تشخیص۔ پانی کی جیکٹ کے ساتھ مل کر 24V DC شروع کرنے والا نظام ہیٹر ، -15 ℃ کے ماحول میں 99 of کی ابتدائی کامیابی کی شرح حاصل کرتا ہے. ریموٹ مانیٹرنگ ماڈیول 16 اپ لوڈ کرسکتا ہے آپریٹنگ پیرامیٹرز جیسے وولٹیج ، تعدد اور تیل کا دباؤ حقیقی وقت میں ، اور اس کے درمیان ڈیٹا تک رسائی کی حمایت کرتے ہیں موبائل ایپ اور پی سی۔

تکنیکی پیرامیٹر

جنریٹر کی خصوصیات

ساختی ڈیزائن کی جھلکیاں

• ماڈیولر لے آؤٹ: انجن ، جنریٹر اور کنٹرول سسٹم شاک جذب کرنے والے پیڈ کے ذریعے لچکدار طریقے سے جڑے ہوئے ہیں کمپن ٹرانسمیشن (طول و عرض ≤0.3 ملی میٹر) کو کم کریں اور سامان کی خدمت کی زندگی کو بڑھا دیں۔

-کم شور کی اصلاح: ڈبل پرت کی آواز موصلیت کا احاطہ استعمال کرکے (آواز کو جذب کرنے والی روئی کی اندرونی پرت + اسٹیل پلیٹ کی بیرونی پرت) ، ایک مائبادا جامع مفلر کے ساتھ مل کر ، شور کو 75db تک کم کیا جاسکتا ہے (a ایک آپشن کے طور پر ساؤنڈ پروف باکس ماڈیول کی ضرورت ہے)۔

-انتظامیہ سہولت: انجن کا آئل فلٹر ، ایندھن کے فلٹر اور دیگر کمزور حصوں کا مرکزی اہتمام کیا گیا ہے۔ روزانہ کی بحالی کے لئے پردیی اجزاء کو جدا کرنے کی ضرورت نہیں ہوتی ہے ، جس سے بحالی کا 50 ٪ وقت بچ جاتا ہے۔

ماحولیاتی موافقت

یونٹ نے جی بی/ٹی 2423.16 مولڈ ٹیسٹ (گریڈ ≤2) اور زلزلہ طاقت ٹیسٹ (افقی ایکسلریشن 0.2 گرام) کو پاس کیا ہے ، اور ایک ایسے ماحول میں طویل عرصے تک کام کرسکتا ہے جس کی اونچائی ≤1000m اور ≤90 ٪ کی نسبت نمی (نہیں) گاڑھاو)۔ ایندھن کا نظام 0# ڈیزل (موسم گرما) اور -10# ڈیزل (موسم سرما) کے ساتھ مطابقت رکھتا ہے ، اور اس سے لیس ہے اعلی گندھک ایندھن والے علاقوں میں وشوسنییتا کو یقینی بنانے کے لئے تیل کا پانی جداکار (10μm کی فلٹریشن درستگی کے ساتھ) مواد

استعمال کا طریقہ

شروع کرنے سے پہلے جانچ پڑتال کا عمل

• ایندھن کا نظام: چیک کریں کہ ایندھن کے ٹینک میں ایندھن کی سطح ≥30 ٪ ہے ، ایندھن کا والو کھولیں ، اور تمام ہوا میں تمام ہوا نکال دیں پائپ لائن (جب تک مزاحمت میں اضافہ نہ ہو تب تک ایندھن کے پمپ کو ہاتھ سے دبائیں)۔ - بجلی کا نظام: بیٹری وولٹیج ≥24V ، کنٹرول پینل "اسٹینڈ بائی" ریاست کو دکھاتا ہے ، اور ایمرجنسی اسٹاپ بٹن کو دوبارہ ترتیب دیا گیا ہے۔ - مکینیکل معائنہ: تیل کی سطح ڈپ اسٹک پر H/L نشان کے درمیان ہونی چاہئے ، کولینٹ لیول توسیع کے دو تہائی تک پہنچنا چاہئے ٹینک ، اور فین بیلٹ کا تناؤ اس طرح کا ہونا چاہئے کہ پریس کی کمی 10-15 ملی میٹر ہے۔

اسٹارٹ اپ آپریشن اقدامات

• خودکار وضع: کنٹرول پینل کو "خودکار" میں تبدیل کریں ، اور سسٹم مینز پاور مانیٹرنگ میں داخل ہوگا ریاست جب مینز پاور میں خلل پڑتا ہے تو یہ خود بخود شروع ہوجائے گا (کامیاب ہونے کے بعد اے ٹی ایس سوئچنگ ٹائم اسٹارٹ اپ 10 سیکنڈ سے بھی کم ہے)۔

- دستی وضع: 3 سیکنڈ کے لئے "اسٹارٹ" بٹن دبائیں اور تھامیں۔ ایک بار رفتار 1500rpm اور وولٹیج تک بڑھ جاتی ہے استحکام ، آؤٹ پٹ سرکٹ بریکر کو بند کردیں (50 ± 0.5Hz دکھائے جانے والے فریکوینسی میٹر پر توجہ دیں)۔

- لوڈنگ کی ضروریات: شروع کرنے کے بعد ، 3 منٹ تک بیکار (تیل کا دباؤ ≥0.3MPA) ، آہستہ آہستہ بوجھ میں اضافہ کریں 50 ٪ ، اور 10 منٹ تک دوڑنے کے بعد ، اس کو مکمل بوجھ میں بڑھایا جاسکتا ہے۔

شٹ ڈاؤن آپریشن کی تفصیلات

• عام بند: پہلے ، بوجھ کو ہٹا دیں ، انجن کو 5 منٹ تک بیکار ہونے دیں (ٹربو چارجر کو روکنے کے لئے زیادہ گرمی) ، "اسٹاپ" بٹن دبائیں ، اور پھر رفتار 0 پر گرنے کے بعد ایندھن کے والو کو بند کردیں۔

- ایمرجنسی اسٹاپ: جب تیل کا دباؤ 0.2MPa سے کم ہوتا ہے تو ، پانی کا درجہ حرارت 105 ℃ سے زیادہ ہوتا ہے ، یا غیر معمولی ہوتا ہے شور پائے جاتے ہیں ، فوری طور پر ریڈ ایمرجنسی اسٹاپ بٹن دبائیں۔ واقعے کے بعد ، غلطی سے پہلے اس کی جانچ کرنی ہوگی دوبارہ شروع کرنا۔

- طویل مدتی شٹ ڈاؤن: ہفتے میں ایک بار شروع کریں (30 منٹ کے لئے چلائیں) ، بیٹری الیکٹرولائٹ ماہانہ کو تبدیل کریں (اگر نہیں محیط نمی 75 ٪ سے زیادہ ہے) ، اور ایندھن کے ٹینک میں پرزرویٹو شامل کریں۔

احتیاطی تدابیر

ماحولیاتی تقاضے

• انسٹالیشن سائٹ: یونٹ اور دیوار کے درمیان فاصلہ 1.5m سے کم نہیں ہونا چاہئے ، اور ہوا کا رقبہ ٹھنڈی ہوا کی گردش کو یقینی بنانے کے لئے inlet 2.5㎡ سے کم نہیں ہونا چاہئے (ہر کلو واٹ کے لئے 3m³/منٹ ہوا کا حجم ضروری ہے طاقت کی)۔

- اخراج کی ضروریات: راستہ پائپ بارش کی ٹوپی سے لیس ہونا چاہئے۔ افقی حصے کی ڈھلان 3 than سے کم نہیں ہونا چاہئے۔ آؤٹ لیٹ کو ایئر انلیٹ (5 میٹر سے زیادہ کا فاصلہ) سے دور رکھنا چاہئے راستہ گیس کے بیک فلو کو روکیں۔

- فائر پروٹیکشن ریگولیشنز: کمپیوٹر روم 2 8 کلو گرام خشک پاؤڈر فائر بجھانے والے سامان سے لیس ہے۔ فاصلہ آئل ٹینک اور یونٹ کے درمیان 1 ملین سے زیادہ ہونا چاہئے۔ تیل کے سیپج کو روکنے کے لئے زمین کا علاج کیا جانا چاہئے (یہ ہے ایپوسی رال کوٹنگ استعمال کرنے کی سفارش کی گئی ہے)۔

بحالی کا چکر

حفاظت کا انتباہ

آپریشن کے دوران محافظ کو کھولنے کی سختی سے ممنوع ہے۔ جنریٹر اینڈ کور کی سطح کا درجہ حرارت کر سکتا ہے 120 ℃ پہنچیں ، جو جلنے کا سبب بنتا ہے۔ دیکھ بھال سے پہلے ، مین سرکٹ بریکر کو منقطع کرنا چاہئے اور "کرو" بند نہیں "نشان لٹکا ہوا ہے۔ کیپسیٹر ڈسچارج کا وقت 5 منٹ سے کم نہیں ہونا چاہئے۔ گرج چمک کے موسم کے دوران ، گراؤنڈنگ مزاحمت کا تجربہ ≤4Ω ہونے کے لئے کیا جانا چاہئے ، اور بجلی کے آراٹر کے آپریٹنگ وولٹیج کو ترتیب دیا جانا چاہئے 420V (لائن وولٹیج)

درخواست کا معاملہ

کیچنگ کا 500 کلو واٹ جنریٹر سیٹ کلیدی منصوبوں کی خدمت کر رہا ہے جیسے چنگ ڈاؤ پورٹ کا خودکار ٹرمینل (ہونا ہے 2023 میں استعمال میں رکھیں) اور QILU ہسپتال کا ہنگامی بجلی کی فراہمی کا نظام (2024 میں انسٹال کیا جائے گا)۔ کے دوران 2024 میں ویفنگ میں سمر پاور راشننگ کی مدت ، ایک مخصوص کیمیائی انٹرپرائز نے اس یونٹ کو اپنایا تاکہ اس کو یقینی بنایا جاسکے کلیدی پروڈکشن لائنوں کا مسلسل آپریشن۔ اس نے اوسط اوسط وقت کے ساتھ ، مجموعی طور پر 1،260 گھنٹوں تک بجلی فراہم کی 480 گھنٹے کی ناکامیوں کے درمیان۔ اسی پاور برانڈ کے مقابلے میں ایندھن کی کھپت میں 1.2 ٹن کی کمی واقع ہوئی تھی۔
